街になじみ、人と寄り添う。
さまざまな空間に調和するデザイン。
スマートな佇まいの中に秘める、強さとしなやかさを兼ね備えた性能。
人々の暮らしをそっと見守り、寄り添う。
「N-SLIM」は、アルミ手すりの新しいカタチ。
特長
Concept
シンプル＋安心・調和
暮らしの中に自然と溶け込むその佇まいには、数多の知見から生まれた強さと人々を想う優しさが宿る。
『ファインマスター』の技術と、シンプルかつスリムなデザインが出会うことで生み出される新しいシナジー。
変わりゆく日常に変わらない安心を届けるアルミ手すり『N-SLIM』。シンプルだけど、新しいもの。
Feature

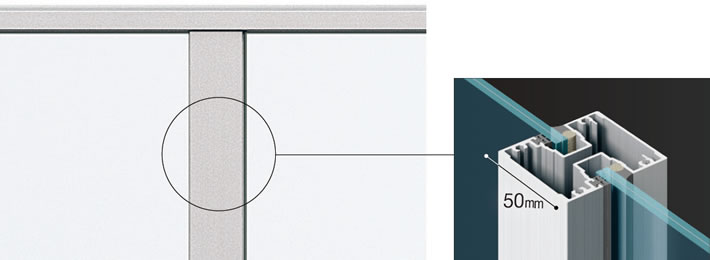

笠木と支柱に凹形状のガラス溝幅を設けることで、すっきりとしたデザインを実現します。
ガラスの掛かり代やエッジクリアランスおよび、シール深さや幅を確保すると共に、層間変位が発生した場合の動きに配慮した溝幅設計です。
ガラス厚さの違いは先付けビードで調整します。
シール幅が一定＝バックアップ材のサイズが変わらないため、ガラス厚が変わってもシール深さを確保します。

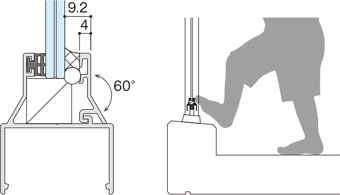

ガラス面からの水平部分を可能な限り小さくし、60°傾斜を組み合わせた下弦材形状です。
※ガラスタイプ
-
かん合式の部材で接合部負荷を軽減部材を凹凸形状のかん合式にすることで、ボルトに掛かるせん断荷重および、接合部に掛かる負荷を軽減します。
-
貫通ボルトで強固に接合手すりの要となる支柱と下弦材の接合部は、ボルトとゆるみ止めナットで強固に接合します。
※ガラスタイプ -
ゆるみ止めねじを採用組み立てねじおよび、アンカーボルトはゆるみ止め加工品を採用しました。
※タッピングホールに固定するねじは除きます。 -
支柱侵入水の排水と躯体内部の水滞留抑制支柱に浸入した雨水などは下部開放口から排水します。躯体への取り付け部は無垢構造により水の浸入と滞留を抑制します。
-
定期メンテナンスに配慮した設計支柱と下弦材を接合するボルト（構造の要となるボルト）は、バルコニー側から増し締めメンテナンスが可能です。
カラーバリエーション
（標準色）
-
SLC
シルバー艶消 -
SC
-
UC
-
BKC
-
KC
（カラーサンプル帳については、当社支店・営業所にお問い合わせください）
