バーチカルカーテンウォール NL-R

NL-R

自然に強く、同時に美しい環境をはぐくむ

建築外装として、求められる性能を“カタチ”にしました。
次世代まで存続し、快適な空間であること。
風や光を採り入れ、消費エネルギーをおさえること。
近年の異常気象にも安心なこと。
三協アルミが考えるこれからのスタンダードカーテンウォール。

特長

自然換気

NL-R NAVにより、室内に風の道をつくり、外の新鮮な空気を取り入れ、ここちよい空間を演出します。

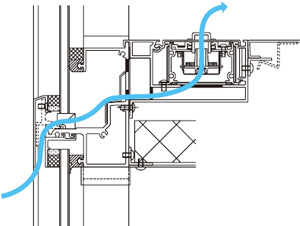

NL-R NAV

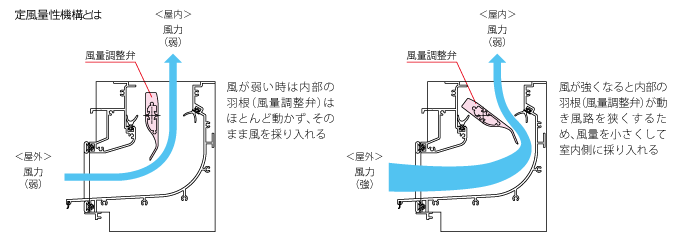

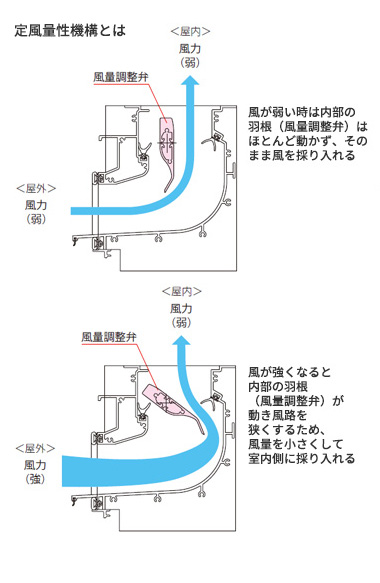

よこ型定風量換気スリット

足元や腰部にスッキリと納まるよこ型の定風量換気スリットです。
定風量機構により強風時でも室内に入る風量を一定に保ちます。



よこ型換気スリット

足元や腰部にスッキリと納まるよこ型換気スリットです。

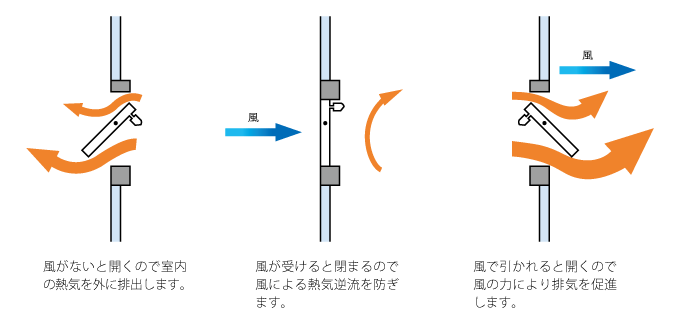

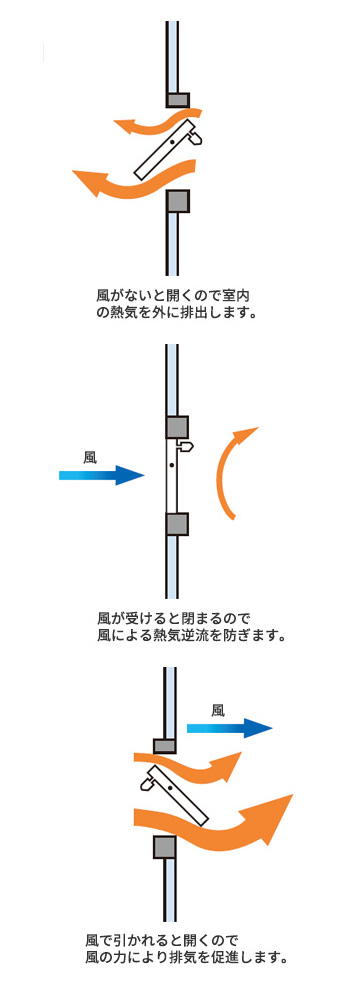

バランス式逆流防止窓 スウィンドウ

自然のエネルギーである温度差や風の力を利用して、効率的な自然換気が可能です。

※自然換気装置は、一般タイプのみ対応しています。

快適

国内最高水準の水密性能[1500Pa]を実現。

快適

等圧設計とは
外部圧力(Po)と、等圧空間の圧力(Pa)を近似的に等圧にすることで、
雨水の室内への浸入を防止することを目的とした設計法です。

適応

FIX開口部 最大50mm溝幅を設定し、
空気層16mmの複層ガラスに対応できます。
快適な室内空間をサポートします。

適応
ガラス溝幅
50mm、42mm、30mm(FIX開口部)
30mm(スパンドレル部)
最大製作範囲による
参考ガラス厚
50mm溝幅 8+A16+6、10+A12+8 総厚30mmまで
42mm溝幅 5+A12+5 総厚22mmまで
30mm溝幅 総厚10mmまで

※参考ガラス厚は、製作範囲による性能検討に基づくものです。

意匠

FIX開口部外観見付を60mmに統一することで、スマートでバランスのとれたプロポーションを実現しました。

従来品
意匠 従来品
NL-R
意匠 NL-R

窓種

豊富な窓種を展開しています。

一般
MTG-70R高性能
ガラス
溝幅
FIX プロジェクト窓
内押縁

FIX窓
たてすべり出し窓

たてすべり出し窓
非常用進入口
たてすべり出し窓
非常用進入口たてすべり出し窓
外倒し窓

外倒し窓
36mm

MTG-70R
ガラス
溝幅
プロジェクト窓 がらり
がらり
突出し窓
突出し窓
内倒し窓
内倒し窓
外倒し窓
外倒し窓
18mm
29mm
36mm

自然換気システム 500Pa
ガラス
溝幅
バランス式逆流防止窓
スウィンドウ(排気タイプ)
バランス式逆流防止窓スウィンドウ(排気タイプ)
16mm
28mm
36mm

大臣認定防火設備(個別認定品組込)
防火型MTG-70R高性能
ガラス
溝幅
FIX プロジェクト窓
内押縁
内押縁
たてすべり出し窓
たてすべり出し窓
非常用進入口たてすべり出し窓
非常用進入口たてすべり出し窓
36mm

防火型MTG-70R
ガラス
溝幅
FIX プロジェクト窓 スライディング窓
内押縁
内押縁
外押縁
外押縁
たてすべり出し窓
たてすべり出し窓
外倒し窓
外倒し窓
引違い窓
引違い窓
18mm
29mm
36mm

性能仕様

仕様
性能
水密性 :1500Pa
耐風圧性 :S-5(2400Pa)
気密性 :A-4<2等級線>
層間変位追従性 :H/300(諸性能の保持、補修の必要なし)
H/200(シール補修程度。各性能の維持)
H/100(主要構成材およびガラスの破損・脱落のないこと)
ガラス溝幅
FIX開口部 :30mm、42mm、50mm
サッシ部 :30mm、42mm、50mm

主要部品

一般

MTG-70R高性能
FIX・プロジェクト窓
  標準 オプション
部品No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
部品名
窓 種
ハンドル 把手 丁番 フリクションステイ 調整器 外部ハンドル 開放制限装置レンチ式 開放制限ステイ50タイプ) 結露排水部品 排煙ダンパー サブロック 鍵付きハンドル 内外連動ハンドル 大型把手 開放制限装置つまみ式 開放制限ステイ100タイプ) 開口制限ストッパー(あおり止め機構付) 開口制限ストッパー(操作部着脱式) 内部固定網戸 内部固定網戸(四方チリ0 内開き網戸
FIX 内押縁
たて
すべり出し

※1

※2
非常用
進入口
たて
すべり出し
排煙 外倒し
オペレーター(隠蔽)

※1 750≦Wの場合、取り付けとなります。
※2 500≦Wの場合、取り付けが可能です。


MTG-70R
プロジェクト窓・がらり
  標準 オプション
部品No. 1 2 3 4
部品名
窓 種
丁番 結露排水部品 排煙ダンパー 内部防鳥網
排煙突出しオペレーター方式(隠蔽タイプ)
排煙内倒しオペレーター方式(隠蔽タイプ)
排煙外倒しオペレーター方式(隠蔽タイプ)
がらり

大臣認定防火設備(個別認定品組込)

MTG-70R高性能
FIX・プロジェクト窓
  標準 オプション
部品No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
部品名
窓 種
ハンドル 把手 丁番 フリクションステイ 調整器 外部ハンドル 開放制限装置レンチ式 開放制限ステイ50タイプ) 結露排水部品 排煙ダンパー サブロック 鍵付きハンドル 内外連動ハンドル 大型把手 開放制限装置つまみ式 開放制限ステイ100タイプ) 開口制限ストッパー(あおり止め機構付) 開口制限ストッパー(操作部着脱式) 内部固定網戸 内部固定網戸(四方チリ0 内開き網戸
FIX 内押縁
たて
すべり出し

※1

※2
非常用
進入口
たて
すべり出し
排煙 外倒し
オペレーター(隠蔽)

※1 750≦Wの場合、取り付けとなります。
※2 500≦Wの場合、取り付けが可能です。


MTG-70R
プロジェクト窓・FIX
  標準 オプション
部品No. 1 2 3 4 5 6 7 8 9
部品名
窓 種
ハンドル 丁番 フリクションステイ 調整器 結露排水部品 排煙ダンパー 鍵付きハンドル 内外連動ハンドル 開口制限ストッパー(操作部着脱式)
FIX
たてすべり出し
排煙 外倒しオペレーター(隠蔽)

スライディング窓
  標準 オプション
部品No. 1 2 3 4 5 6 7 8
部品名
窓 種
クレセント 鍵付きハンドル サブロック無クレセント 補助ロック(下かまち用) 換気用ストッパー 指挟み防止ストッパー(召合せ用) 彫込引手 レバレッジ引手
引違い 2枚建

※彫込引手・レバレッジ引手の併用はできません。
※補助ロックと換気用ストッパーの併用はできません。
